AUDI S4 QUATTRO (Berlina + Avant) 3.0 TFSI V6 (333 Hp) 2007 -> 2015 (Headers system)

Fare riferimento ai grafici di potenza della Audi S5 3.0 TFSI Sportback
http://www.supersprint.com/it/IT/prod-p-7036-11028-8-audi_a5_s5_quattro_sportback_30_tfsi_v6_333_hp_2011_E28093E280BA.aspx

Impianto di scarico per Audi S5 Sportback 3.0 TFSI.

Supersprint ha sviluppato un impianto di scarico specifico per tutti i modelli Audi Quattro con  motore 3.0 V6 TFSI di ultima generazione, dotato di compressore volumetrico, composto da collettori di scarico, catalizzatori sportivi, parte centrale e marmitte posteriori a 4 uscite tonde, oppure singole ovali, una ogni lato.
Lo stesso tipo di impianto di scarico, che condivide collettori e catalizzatori ma ha parti centrali e posteriori specifiche, è stato realizzato anche per la S5  3.0T Coupe/ Cabrio, la S4 B8 3.0T  Berlina / Avant, la A7 3.0 TFSI Quattro e la nuovissima A6 3.0 TFSI Quattro.



Questo motore, scelto da Audi per ridurre i consumi, le emissioni, il peso e l’ingombro rispetto al precedente V8 4.2i aspirato, nonostante la denominazione commerciale 3.0T, utilizza un compressore volumetrico, scelta che può sembrare anomala rispetto alla tradizione della casa dell’uso di turbocompressori alimentati dai gas di scarico. La gestione elettronica dello stesso è però piuttosto particolare e permette notevoli incrementi, intervenendo sul software.
Dal punto di vista acustico questo V6 ha un suono molto diverso dal V8, con risonanze marcate a regimi di giri differenti, e potrebbe far storcere il naso ad alcuni appassionati. Supersprint ha lavorato per migliorare questo aspetto, eliminando le frequenze nocive, per dare alla vettura un sound consono alle sue prestazioni, ma senza compromettere il comfort di marcia. Ovviamente, come da tradizione Supersprint, l’incremento di potenza e coppia rimangono comunque l’obiettivo primario, peraltro ampiamente raggiunto.

L’applicazione potrebbe risultare piuttosto problematica da interpretare, in quanto il montaggio dei singoli componenti è completamente modulare, permettendo svariate configurazioni di scarico parziale o completo, per soddisfare  qualsiasi esigenza.
Esiste perciò una articolata varietà di prodotti e possibili combinazioni.

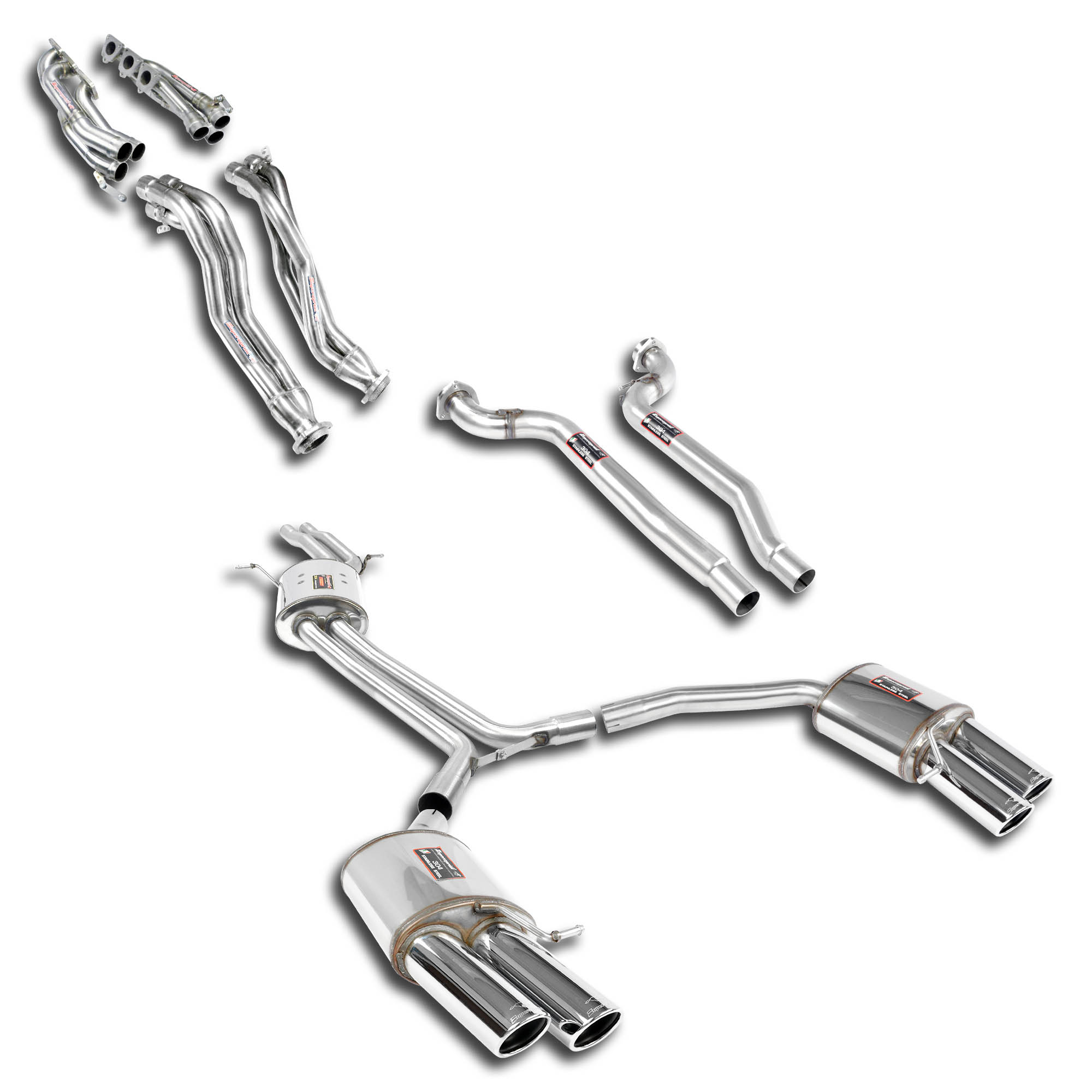

L’impianto ideale e consigliato da Supersprint e quello composto da:

-769101 Collettore Dx+Sx
Dato l’esiguo spazio a disposizione nel vano motore, ogni tubo primario è separato per facilitare al massimo il montaggio.

Ma il disegno “Independet Primary Pipes” offre un altro vantaggio, ben più importante, che consiste nella completa neutralizzazione delle tensioni tra i tubi singoli, causata dalle notevole dilatazioni termiche, a cicli ravvicinati, possibile fonte di cedimenti.
Il collettore Supersprint, pur essendo realizzato con materiali convenzionali, come l’acciaio Inox Aisi 304, garantisce una durata praticamente illimitata nel tempo, indipendentemente dal tipo di utilizzo, che spazia dal Gran Turismo al Racing puro.


-769131 Raccordi 3->1 “racing”
La lunghezza e il diametro (sezione) dei tubi componenti questi raccordi, abbinati ai rispettivi tubi primari, è studiato per la massima resa prestazionale, senza compromessi.

La differenza rispetto al collettore di serie è decisamente consistente:

In alto: collettore di serie con catalizzatore e parte iniziale del resto dello scarico. Subito sotto collettore Supersprint e raccordo “Street” 769111 + tubo di collegamento 767731. In basso lo stesso collettore ma con raccordo “Racing “ 769131.

Altra immagine di confronto:

Un immagine del collettore prototipo in fase di realizzazione:

Montato:


-767702 e 767732
Tubi anteriori con catalizzatori metallici HJS a 200 CPSI
Il posizionamento dei catalizzatori più a valle, lontano dal motore, e la migliore efficienza degli stessi, contribuisce al miglioramento delle prestazioni, ed al tempo stesso permette il montaggio di collettori più lunghi.
Supersprint utilizza da sempre i miglior catalizzatori metallici sul mercato, gli HJS, prodotti in Germania, sviluppati, testati ed impiegati dai Reparti Corse delle grandi Case Automobilistiche di tutto il mondo.



-767743
Marmitta Centrale omologata CEE.
Il disegno interno del silenziatore ed il layout dei tubi sono stati specificatamente sviluppati per il motore 3.0 TFSI, con lo scopo di eliminare la dannosa risonanza ai bassi-medi regimi giri, permettendo quindi ottimo comfort a bordo sulle lunghe percorrenze,  e nelle accelerazioni a basso carico, in modalita automatica del cambio DSG, tipiche dell’uso cittadino ed extra-urbano.


-767206 e 767236

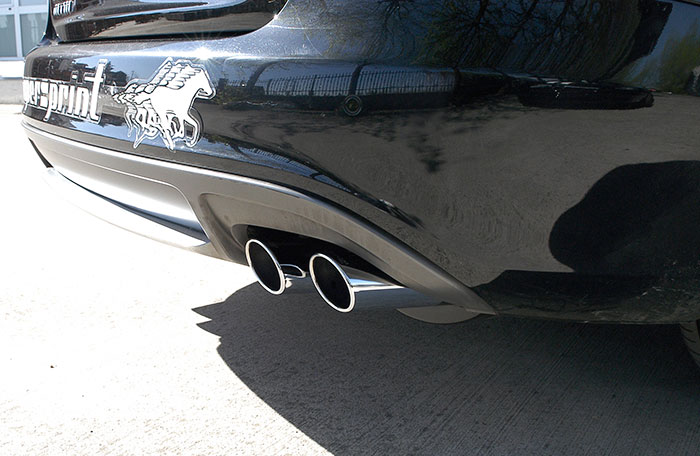

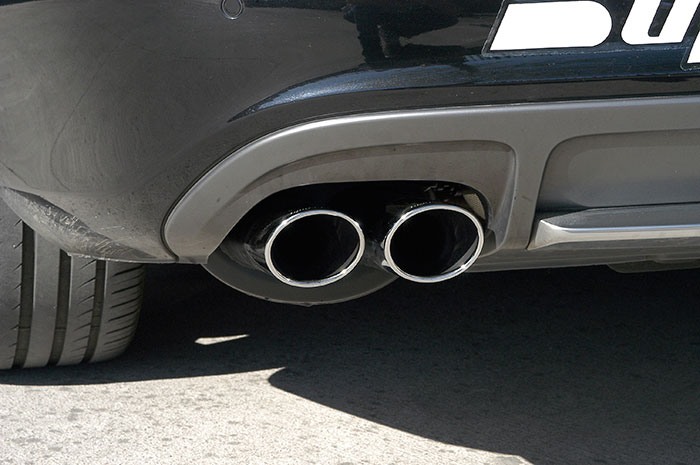

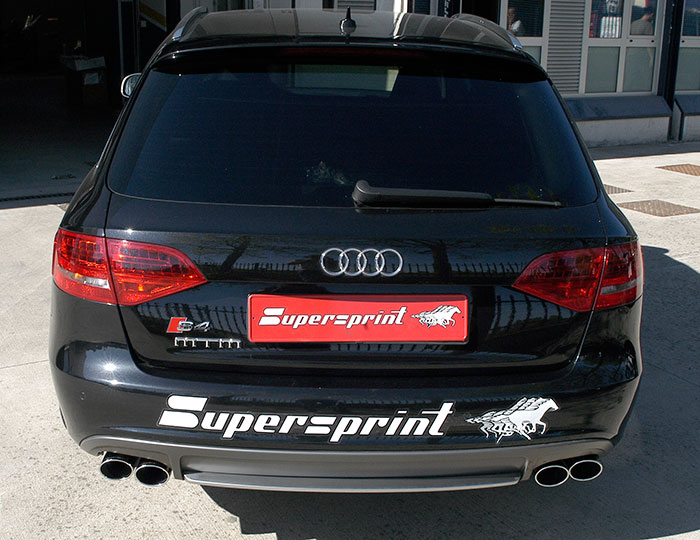

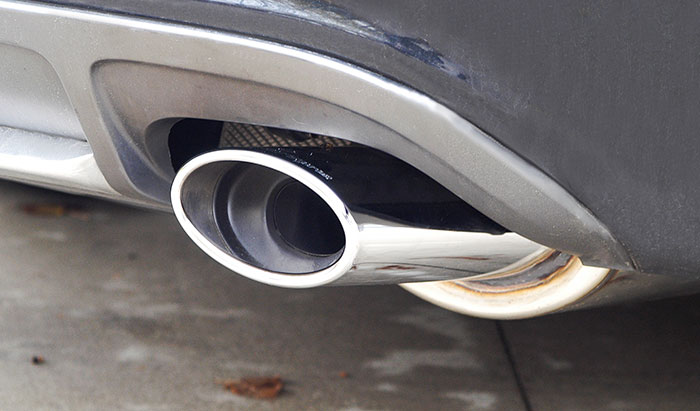

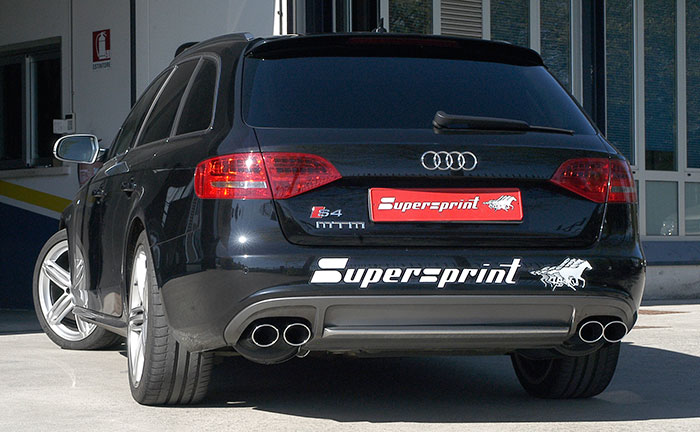

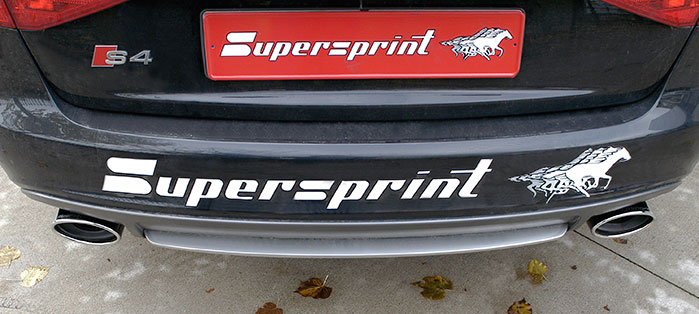

Marmitte Posteriori omologate CEE con terminali a 4 uscite tonde da 90 mm, oppure ovali, singole, da 145x95mm.
Oltre a regalare un  bel suono sportivo, è il componente che fa la differenza rispetto allo scarico di serie, dal lato estetico, grazie al disegno ed alle dimensioni dei terminali maggiorati e con finitura superficiale cromata ad altissima resistenza.
Al pari degli altri componenti dello scarico Supersprint, si montano perfettamente, senza necessità di modifiche alla carrozzeria e/ o spoiler paraurti.



L’impianto così configurato è stato soggetto di numerosi test.
L’auto in configurazione di serie (con aggiunta di un elemento filtrante aftermarket e benzina a 100 ottani), è stata provata sul banco MAHA  4x4 frenato ed ha dato i seguenti risultati,  addirittura superiori a quelli dichiarati dalla Casa Automobilistica stessa:
356 cv @ 5915 g/m
462,1 nm @ 4930 g/m


Con l’impianto completo sopra descritto i test hanno dato I seguenti risultati:
369,2 cv @ 5755 g/m
480,8 nm @ 5130 g/m


L’incremento totale è di 13 cv e 18,7 nm. La curva di coppia non ha avvallamenti, come si evince dal grafico comparativo:

E’ stato anche possibile provare l’auto con l’impianto di scarico abbinato ad un elettronica modificata e ottimizzata da un noto preparatore, lo specialista Audi Revo Technik.

I risultati sono ancora superiori,  decisamente spettacolari!

Si parla di:
447 cv @ 6795 g/m
514,5 nm @ 4665 g/m

Per scopo di ricerca la vettura è stata testa anche con la sola riprogrammazione della centralina:


Il grafico comparativo con la centralina riprogrammata e rispettivamente lo scarico di serie e quello completo Supersprint:


Lo scarico Supersprint permette di spremere gli ultimi cv disponibili, raggiungendo il pieno potenziale del motore 3.0 V6.

Rispetto ai dati dichiarati dalla casa con questo tipo di elaborazione l’auto ha ben 114 cv e 75 Nm in più. Valori che oltrepassano quelli della “sorella maggiore” RS5 (che sfortunatamente si è rivelara essere meno performante di quanto i dati dichiarati facessero pensare).





Al di là dell’impianto consigliato, la modularità dell’applicazione permette numerose soluzioni.

Si può scegliere se montare solo le marmitte posteriori omologate, per un sound moderatamente più sportivo e un estetica più accattivante, o si può abbinare anche un centrale, sia silenziato ( 767743) o libero (767713) in base al livello di rumorosità desiderato.

Chi cerca un incremento prestazionale e acustico, ma vuole lasciare l’estetica invariata, può montare collettori e catalizzatori Supersprint con il “cat-back” di serie.

E’ infine possibile, se l’uso è esclusivamente in pista, o comunque in paesi dove la legge lo permette, configurare  l’impianto senza catalizzatori, sia con il collettore di serie che con quello Supersprint, grazie ai tubi anteriori diretti, art, 767712. In questo caso è necessario intervenire sull’elettronica dell’auto per non incorrere problemi legati al sistema di controllo emissioni.

Supersprint consiglia di rivolgersi ai propri tecnici che sapranno consigliare la soluzione migliore in base alle esigenze e al budget a disposizione.

Una galleria di immagini completa è disponibile all’indirizzo »

Ecco il video della prova al banco, sia con scarico di serie che con completo Supersprint:



The Supersprint exhausts are known to make real power on the Audi 3.0L TFSI Supercharged V6 engine, which had a relatively short model lifespan within the entire Audi model range, having been in use from 2007 through 2018 only.

No matter what, we at Supersprint got to learn how to extract its full performance potential.
To begin with, this motor is seriously compromised by an overly restrictive catalytic system.

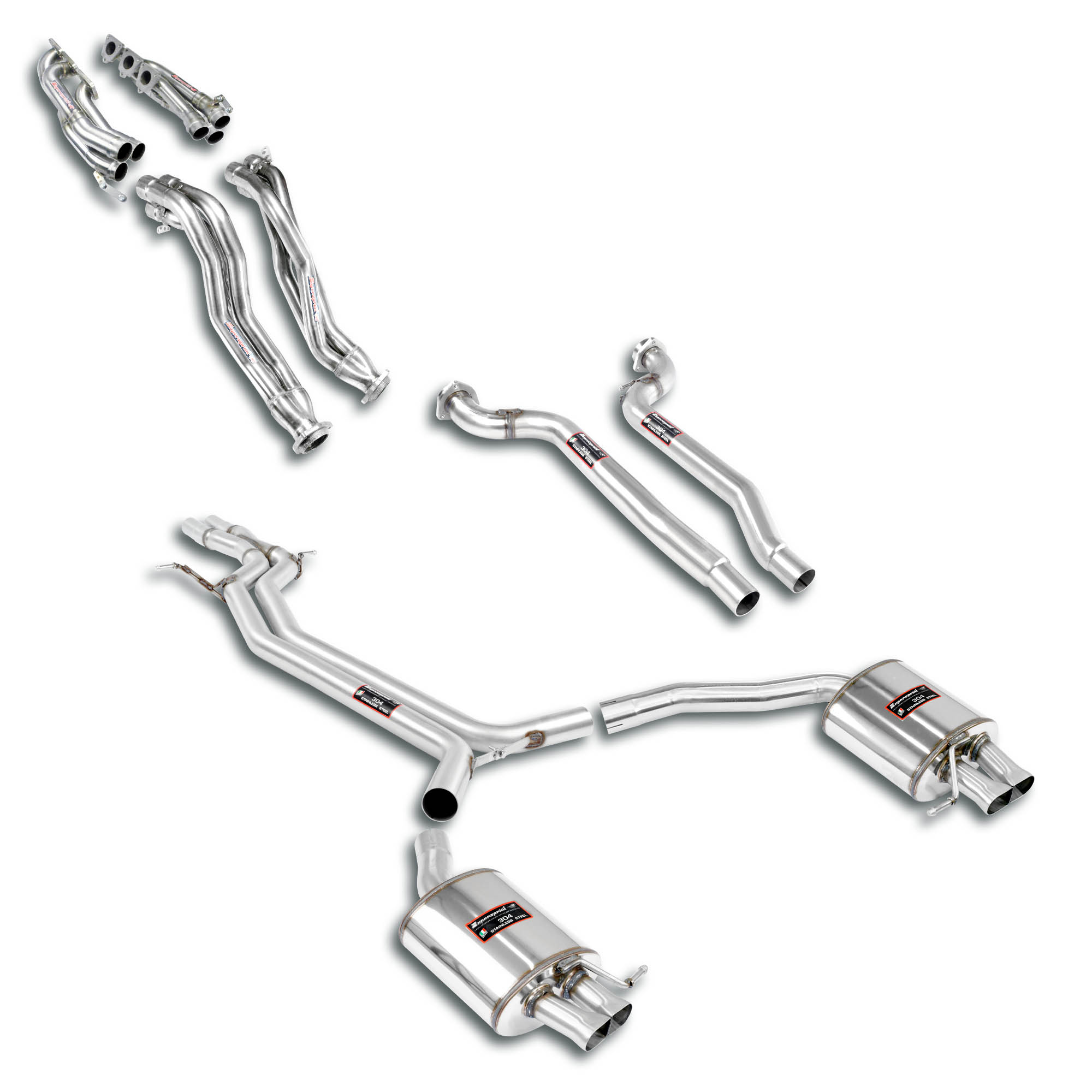

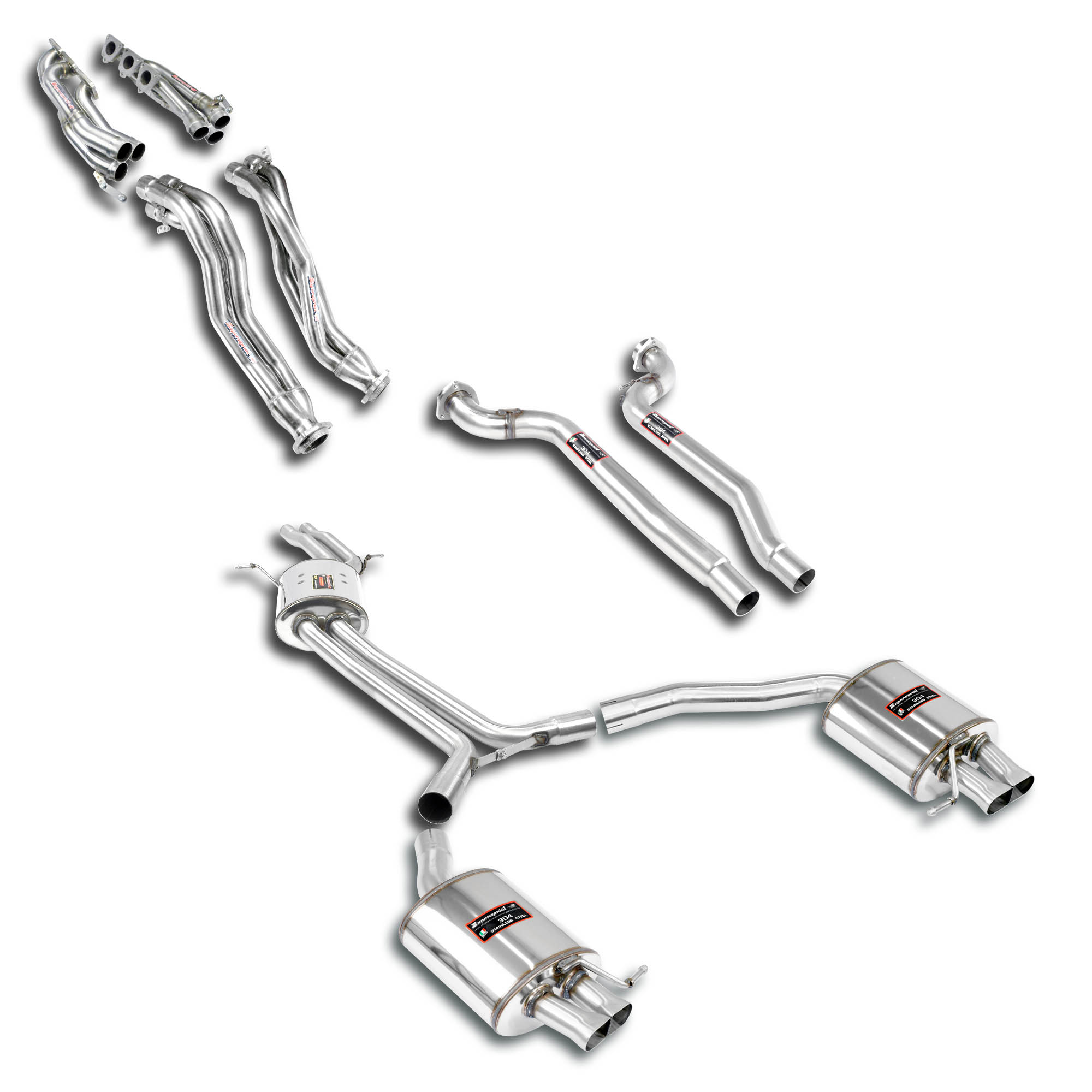

With this in mind, we have developed a wide range of performance exhausts, with two distinct versions of long tube headers in particular; Sport or Race.
In conjunction with our free-flowing cat-back systems, they complement every possible engine upgrade, from mild to even the most radical conversion.

The testbed car we had developed the Supersprint original long-tube headers and full exhaust on, had been dyno tested to make 450 Hp very easily (from 333Hp stock), with the simple addition of a software tune, and with the std. intake system still in place.

An increase of 90+ Hp, overall.
In particular, the torque picks up from the very basement of the rpm useful range, with no hiccups or hesitations throughout the entire powerband, providing for an impressively fast, quick acceleration.

Also, the sound becomes majestic, albeit never becoming obnoxiously loud; we dedicated long hours in designing and testing a drone-killer resonator; our proprietary, engine-specific mid section totally eliminates the cabin-shaking, booming sound at 2800-3000 rpm, typical of this Audi V6 Supercharged engine.

An impressive result, in terms of performance, sports characteristics and driving comfort when long-distance commuting .
Ease of installation, flawless fitment, long life; these are the additional features that make the Supersprint full exhaust the most obvious performance choice for every S4 serious owner.

Impianti sostitutivi catalizzatori (anteriori e/o collettori) per modelli di auto a con sistema di controllo emissioni OBD II.

Supersprint informa che detti impianti sono da impiegare esclusivamente per uso agonistico e che il loro utilizzo, se non accompagnato da opportune modifiche al sistema di gestione elettronica del motore, potrebbe causare malfunzionamenti. Tutte le modifiche sono da eseguirsi esclusivamente da parte di personale qualificato, sotto la responsabilità del proprietario dell’auto e con costi interamente a suo carico.

Questi prodotti, come tutti gli impianti da competizione, sono coperti da garanzia Supersprint limitatamente alla qualità dei materiali ed alla corretta montabilità dei componenti sui modelli di auto ai quali sono destinati.
